Tootekirjeldus

Nutivõrgu tehnoloogiate ja asjade Interneti (IoT) integreerimine muudab tööstust, võimaldades kaugseiret ja ennustavat hooldust. See võimaldab lõppkasutajatel optimeerida trafo jõudlust, minimeerida seisakuid ja pikendada selle eluiga, suurendades üldist töötõhusust.

SGOB 315kva kuivtrafo esindab elektrotehnika tippu, mis on kohandatud vastama tööstus-, kaubandus- ja institutsionaalsete sektorite erinevatele vajadustele. Tugeva 315 kilovolt-ampri (kva) võimsusega trafo pakub võrreldamatut jõudlust, töökindlust ja tõhusust mitmesugustes toitejaotusrakendustes.

SGOB 315kva kuivtrafo, mida toodab mainekas tootja ja tarnija Hiinas, esindab elektrotehnika tipptasemel tippu. Need trafod on konstrueeritud täppis- ja tipptehnoloogia abil, et pakkuda tugevaid, tõhusaid ja kauakestvaid toitelahendusi. Valdkonna juhtiva tootja ja tarnijana tagab ettevõte kõrgeimad kvaliteedikontrolli standardid, tagades, et iga SGOB 315kva kuivtrafo vastab rahvusvahelistele spetsifikatsioonidele ja klientide ootustele või ületab neid. Need trafod, mis sobivad paljude rakenduste jaoks, on loodud suurendama elektrijaotussüsteemide töökindlust ja tõhusust kogu maailmas.

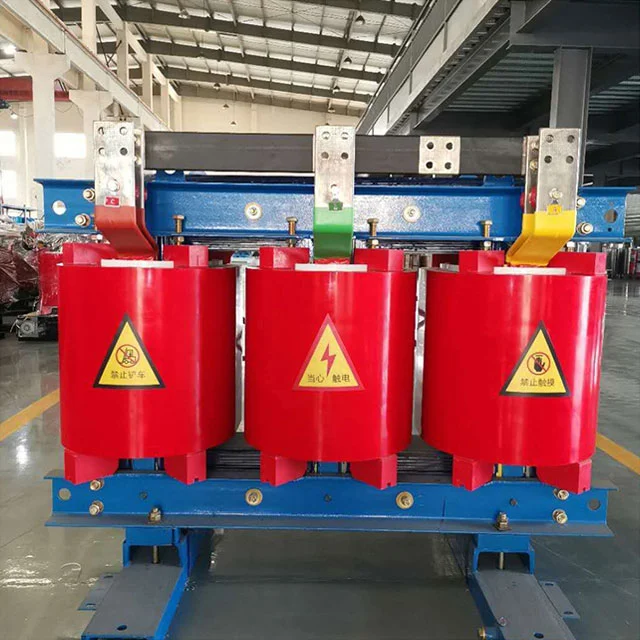

315kva Dry Transformer

TOOTE OMADUSED

Shanghai Industrial Transformer Co., Ltd. toodetud epoksüvaigust valatud 315kva kuivtrafo on välja töötatud ja disainitud koostöös Shenyangi transformaatorite uurimisinstituudiga, võttes kasutusele kõrgtehnoloogia. Toote usaldusväärsuse indeks on jõudnud rahvusvahelisele kõrgtasemele.

SGOB 315kva kuivtrafo on ohutu, leegiaeglustav ja tulekindel, saastevaba ning seda saab paigaldada otse laadimiskeskusesse. See on hooldusvaba, hõlpsasti paigaldatav, sellel on madalad üldised kasutuskulud, väike kadu, hea niiskuskindel jõudlus, see võib töötada normaalselt 100% niiskuse juures ja selle saab pärast seiskamist kasutusele võtta ilma eelkuivatamiseta. Sellel on madal osaline tühjendus, madal müratase, tugev soojuse hajumise funktsioon ja see võib töötada sundõhujahutuse tingimustes 150% nimikoormusel.

SGOB 315kva kuivtrafot kasutatakse nüüd laialdaselt kõrghoonetes, kaubanduskeskustes, lennujaamades, jaamades, dokkides, metroodes, tehastes, maa-alustes jaotusjaamades, avamere naftapuurplatvormidel, elektrijaamades ja muudes karmide keskkonna- ja kasutustingimustega kohtades.

315kva Dry Transformer

Peamised materjalid ja omadused

Mähis kasutab juhina F-klassi isoleeritud vasktraati ning isolatsioonina klaaskiust ja epoksüvaigust komposiitmaterjali. Selle paisumiskoefitsient on lähedane vaskjuhi omale ning sellel on hea löögikindlus, vastupidavus temperatuurimuutustele ja pragunemiskindlus. Kõik klaaskiust ja epoksüvaigust koosnevad komponendid on isekustuvad ja ei põle edasi. Samal ajal on kõrgepinge mähis valatud epoksüvaiguga 1 mbar vaakumolekus ja mähise sees ei ole mullid, tagades, et pooli osaline tühjendamine on väike. Samal ajal vähendatakse tõhusalt trafo kadu.

Trafo raudsüdamik on valmistatud 30EH120-seeria kõrge läbilaskvusega külmvaltsitud räniterasest lehtedest, millel on korrapärane tera orientatsioon, mis on imporditud ettevõttest Nippon Steel, Jaapanist, millel on 45° täiskaldliigendid ja neljatasandiline samm-sammult virnastamine. Rauasüdamiku pind on niiskuse ja rooste vältimiseks tihendatud isoleeriva vaikvärviga ning kahel klambril ja kinnitusel on korrosioonivastased kaitsekihid. Kogu raudsüdamik kasutab virnastamata rauast ike ja terasest tõmbeplaadi konstruktsiooni, mis vähendab tõhusalt tühikoormuse kadu, tühivooluvoolu ja rauasüdamiku müra.

Madalpinge ja kõrge vooluga mähiste puhul on lühispinge lühise korral suur ja madalpinge keerdude arv on väike. Mida suurem on madalpinge vool, seda silmatorkavam on ebastabiilse ampripöörde probleem, kui kasutatakse traadi mähise tüüpi. Arvestada tuleb ka soojuse hajumise probleemiga. Praegu saab ülaltoodud probleeme paremini lahendada fooliummähise kasutamine madalpinge jaoks. Esiteks ei ole fooliumtoodetel aksiaalseid pöördeid ja aksiaalseid mähise spiraalnurki. Kõrge- ja madalpingemähiste ampripöörded on tasakaalustatud ning trafo aksiaalpinge lühise tekkimisel väike. Teiseks saab tänu õhukesele isolatsioonile mitmekihilisi õhukanaleid selle käigus oma äranägemise järgi sättida ning ka soojuse hajumise probleem on paremini lahendatud. Mähise sisemine keevitamine kasutab täisautomaatsel fooliumi kerimismasinal ksenoonkaitsekeevitust, millel on kõrge täpsus, madal keevitustakistus ja välise keevitusprotsess puudub. Mähiskihtide vahel kasutatakse DMD-isolatsiooni, mille otsad tihendatakse ja kõvendatakse pärast mähistamist vaiguga.

Kasutatakse ristvooluga ülevalt puhuv jahutusventilaator, millel on madal müratase, kõrge tuulerõhk, ilus välimus jne ning mis suurendab trafo ülekoormusvõimet. Temperatuuriregulaator kasutab intelligentset temperatuuri regulaatorit, et parandada trafo töö ohutust ja töökindlust.

315kva Dry Transformer

TOOTE KIRJELDUS

Epoksiidvaiguga isoleeritud kuivtrafo on väga ohutu toode. Seda saab paigaldada otse laadimiskeskusesse. See toimib hästi 100% niiskusega keskkonnas ilma eelkuivatamiseta. Seda on laialdaselt kasutatud ehitusvaldkonnas, kaubanduskeskuses, lennujaamas, jaamas, sadamas, metroos, tehases, maa-aluses elektrijaotusjaamas, avamere naftapuurimisplatvormis, elektrijaamas jne.

TOOTE OMADUSED

● Tulekindel

● Niiskuskindlus

● Lihtne hooldus ja paigaldus

● Hästi jooksmine karmides keskkonnatingimustes

● Mittesaastav toode

● Väike kadu tervikliku operatsiooni ajal

Dry Transformer

PARAMEETRID

MUDEL	EI OLE KOORMUSE KADU (W)	KOORMUSE KADU (120%)	IMENDENTSUS (%)	NOLOAD vool (%)	MÜRATASE (Lpa) dB	KAAL (KG)
SC(B)10-30/10	205	750	4	2.3	57	290
SC(B)10-50/10	285	1060		2.2	57	360
SC(B)10-80/10	380	1460		1.7	59	590
SC(B)10-100/10	410	1670		1.7	59	640
SC(B)10-125/10	470	1960		1.5	60	670
SC(B)10-160/10	550	2250		1.5	60	870
SC(B)10-200/10	650	2680		1.3	61	1040
SC(B)10-250/10	740	2920		1.3	61	1220
SC(B)10-315/10	880	3670		1.1	63	1470
SC(B)10-400/10	1000	4220		1.1	63	1760
SC(B)10-500/10	1180	5170		1.1	64	2050
SC(B)10-630/10	1300	6310	6	0.9	65	2360
SC(B)10-800/10	1540	7360		0.9	65	2730
SC(B)10-1000/10	1750	8610		0.9	65	3270
SC(B)10-1250/10	2030	10260		0.9	67	3840
SC(B)10-1600/10	2700	12400		0.9	68	4920
SC(B)10-2000/10	3000	15300		0.7	70	5780
SC(B)10-2500/10	3500	18180		0.7	71	6600
SC(B)10-3150/10	4000	18800		0.5	71	7800
SC(B)10-4000/10	4700	22000		0.5	76	10000

MUDEL	DIMENSIOON (MM)
MUDEL	a	b	c	d	e	f	g	h	K₁	K₂
SC(Z)(B) 10-30/10	1120	850	1100	400	750	640	290	260	270	135
SC(Z)(B) 10-50/10	1170	850	1160	400	810	700	310	270	290	145
SC(Z)(B)10-80/10	1210	900	1240	450	890	760	320	280	290	145
SC(Z)(B)10-100/10	1240	900	1280	450	940	880	320	275	295	142.5
SC(Z)(B)10-125/10	1270	950	1330	550	980	920	325	280	310	155
SC(Z)(B)10-160/10	1310	1100	1360	550	1010	960	305	260	315	157.5
SC(Z)(B)10-200/10	1350	1140	1400	660	1050	980	310	265	340	170
SC(Z)(B)10-250/10	1420	1210	1430	660	1075	1010	300	255	355	177.5
SC(Z)(B)10-315/10	1460	1250	1460	660	1100	1050	305	260	365	182.5
SC(Z)(B)10-400/10	1520	1280	1520	660	1165	1090	315	270	375	187.5
SC(Z)(B)10-500/10	1530	1320	1580	660	1205	1150	320	275	385	182.5
SC(Z)(B)10-630/10	1670	1350	1630	660	1280	1200	325	280	430	215
SC(Z)(B)10-800/10	1680	1350	1650	820	1300	1220	340	295	445	222.5
SC(Z)(B)10-1000/10	1770	1420	1750	820	1390	1310	345	300	465	232.5
SC(Z)(B)10-1250/10	1880	1530	1790	820	1430	1350	355	310	485	242.5
SC(Z)(B)10-1600/10	1960	1530	1860	1070	1520	1420	375	330	510	255
SC(Z)(B)10-2000/10	2000	1620	1960	1070	1600	1500	395	350	510	255
SC(Z)(B)10-2500/10	2100	1680	2040	1070	1680	1560	425	380	550	275
SC(Z)(B)10-3150/10	2240	1750	2150	1070	1800	1660	460	410	580	290
SC(Z)(B) 10-4000/10	2370	1840	2310	1070	1960	1800	500	450	630	315

MUDEL	VÕIMSUS (KVA)	PIKKUS (MM)	WIDTH (MM)	KÕRGUS (MM)	PIKKUDIALNE (MM)	HORISONTAALNE (MM)	KAAL (KG)
SC(Z)(B) 10-30/10	30	770	500	750	400	450	285
SC(Z)(B) 10-50/10	50	820	500	810	400	450	330
SC(Z)(B)10-80/10	80	860	550	890	450	500	465
SC(Z)(B)10-100/10	100	890	650	940	450	600	530
SC(Z)(B)10-125/10	125	920	650	980	550	600	640
SC(Z)(B)10-160/10	160	960	800	1010	550	750	760
SC(Z)(B)10-200/10	200	1000	800	1050	660	750	905
SC(Z)(B)10-250/10	250	1070	900	1075	660	850	1085
SC(Z)(B)10-315/10	315	1110	900	1100	660	850	1175
SC(Z)(B)10-400/10	400	1170	900	1165	660	850	1460
SC(Z)(B) 10-500/10	500	1180	970	1205	660	920	1670
SC(Z)(B) 10-630/10	630	1320	1000	1280	660	950	1890
SC(Z)(B)10-800/10	800	1325	1000	1300	820	950	2320
SC(Z)(B)10-1000/10	1000	1420	1180	1390	820	950	2800
SC(Z)(B)10-1250/10	1250	1530	1320	1430	820	1270	3255
SC(Z)(B)10-1600/10	1600	1610	1320	1520	1070	1270	4115
SC(Z)(B) 10-2000/10	2000	1650	1500	1600	1070	1450	4690
SC(Z)(B)10-2500/10	2500	1750	1550	1680	1070	1500	5620
SC(Z)(B) 10-3150/10	3150	1890	1550	1800	1070	1500	6850
SC(Z)(B) 10-4000/10	4000	2020	1630	1960	1070	1580	8110

Dry Transformer

ETTEVÕTTE PROFIIL

Shanghai Industry Transformers Co., Ltd (SGOB) on elektrijaotusseadmete täielik tarnija. Meie toodete hulka kuuluvad:

● Õlitrafod

● 35KV õlitrafod

● Ekspoksüvaigu isolatsiooni kuivtüüpi jõutrafod

● Amorfse sulami jaotustrafod

● Fotogalvaanilised trafod

● Tuuletrafod

● Kasti tüüpi alajaama trafod

company company

Meie ettevõte asutati 2007. aastal ning täna on sellel 40 000 ruutmeetri suurune töökoda ja üle 200 töötaja. Meie tooteid kasutatakse laialdaselt paljudes tööstusharudes, nagu elektritootmine ja -jaotus, söe tootmine, metallurgia, nafta ja gaas, kemikaalid, ehitus, sadamad, lennujaamad, raudtee ja munitsipaalinfrastruktuur.

company

Toodame ka seotud seadmeid, nagu elektrikilbid ja -kilbid, lülituskastid. Praegu laiendame oma tootevalikut muudele energiaga seotud valdkondadele, nagu kuumkahanevad pistikud, elektrikaablid ja nendega seotud mehaanilised seadmed jne. Meie eesmärk on luua ühtne lahendus elektriseadmete ja varuosade tarneplatvorm meie ülemaailmsele kliendibaasile.

company company

Kõrgeima kvaliteediga toodete tarnimisel toetume oma rangele kvaliteedikontrollisüsteemile. Meie 200 töötajast 46 on inseneride kogemused. Meie kvaliteedisüsteem sisaldab järgmisi kvalifikatsioone:

● Hiina riiklik transformaatorite kvaliteedijärelevalve keskus

● ISO-9001:2008 kvaliteedijuhtimissüsteem

● ISO-14001:2004 keskkonnajuhtimissüsteem

● OHSMS18000 tervise- ja ohutussüsteem

certificate

Meie patendid:

patent

Meie tootmis- ja kvaliteeditestimise võimalused hõlmavad järgmist:

● Automaatne fooliumi kerimine

● Digitaalne silikoonterasest leht ja lõikamine

● Täisautomaatne vaakumkuivatusahi ja lakkimisliin

● HAEFLY osalise tühjenemise tester

● HAEFLY võimsusanalüsaator

● HAEFLY harmooniline analüsaator

Dry Transformer

Tulemuseks on suurepärane toode, millel on kõrge efektiivsus, väiksem võimsuse hajumine ja madal müratase, et maksimeerida teie infrastruktuuriinvesteeringuid.
