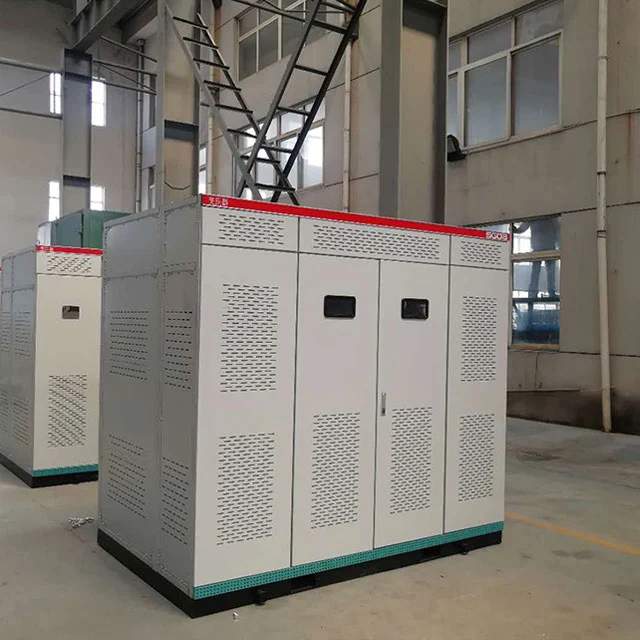

50kva kuivtrafo

Trafo kuivtüüpi konstruktsioon on võtmefunktsioon, kasutades südamiku ja mähiste kapseldamiseks kvaliteetseid leegiaeglustavaid materjale. See välistab vajaduse isolatsiooniõli järele, muutes trafo töötamise ohutumaks ja kergemini hooldatavaks. Kuiv disain vähendab ka õlilekke ja tulekahju ohtu, suurendades üldist ohutust ja töökindlust.

Tõhusus on veel üks SGOB 50kva kuivtrafo tunnusjoon. See on loodud minimeerima energiakadusid jõuülekande ajal, tagades selle toimimise optimaalsel tasemel. See aitab kaasa elektriarvete kulude kokkuhoiule ja vähendab lõppkasutaja keskkonnajalajälge.

Disaini poolest on trafo kompaktne ja klanitud, hõivates minimaalselt ruumi, hõlbustades samas hõlpsat transportimist ja paigaldamist. See muudab selle ideaalseks paigaldamiseks kitsastesse kohtadesse, vähendades paigalduskulusid ja -aega.

SGOB 50kva kuivtrafol on ka täiustatud kaitsesüsteemid, sealhulgas liigvoolu-, ülepinge- ja temperatuurireleed. Need funktsioonid pakuvad igakülgset kaitset vigade ja kõrvalekallete eest, tagades personali ja seadmete ohutuse ning vältides võimalikke seisakuid ja kahjustusi.

Trafo on ehitatud kvaliteetsetest materjalidest ja täppistehnikast, muutes selle vastupidavaks ja töökindlaks ka kõige karmimates keskkondades. Selle vastupidav konstruktsioon tagab pikaajalise töö ning vähendab hooldus- ja remondivajadust.

Lisaks pakub SGOB 50kva kuivtrafo kohandatavaid valikuid, et vastata konkreetsetele võimsusnõuetele ja rakendusvajadustele. See hõlmab erinevaid pingetasemeid, sisend- ja väljundühendusi ning paigalduskonfiguratsioone, tagades sujuva integreerimise lõppkasutaja olemasolevasse elektritaristusse.

TOOTE OMADUSED

Shanghai Industrial Transformer Co., Ltd. toodetud epoksüvaigust valatud 50kva kuivtrafo on välja töötatud ja kujundatud koostöös Shenyangi transformaatorite uurimisinstituudiga, võttes kasutusele arenenud välismaise tehnoloogia. Toote usaldusväärsuse indeks on jõudnud rahvusvahelisele kõrgtasemele.

SGOB 50kva kuivtrafo on ohutu, leegiaeglustav ja tulekindel, saastevaba ning seda saab paigaldada otse laadimiskeskusesse. See on hooldusvaba, hõlpsasti paigaldatav, sellel on madalad üldised kasutuskulud, väike kadu, hea niiskuskindel jõudlus, see võib töötada normaalselt 100% niiskuse juures ja selle saab pärast seiskamist kasutusele võtta ilma eelkuivatamiseta. Sellel on madal osaline tühjendus, madal müratase, tugev soojuse hajumise funktsioon ja see võib töötada sundõhujahutuse tingimustes 150% nimikoormusel.

SGOB 50kva kuivtrafot kasutatakse nüüd laialdaselt kõrghoonetes, kaubanduskeskustes, lennujaamades, jaamades, dokkides, metroos, tehastes, maa-alustes jaotusjaamades, avamere naftapuurimisplatvormidel, elektrijaamades ja muudes kohtades, kus on karm keskkond ja kasutustingimused.

Peamised materjalid ja omadused

Mähis kasutab juhina F-klassi isoleeritud vasktraati ning isolatsioonina klaaskiust ja epoksüvaigust komposiitmaterjali. Selle paisumiskoefitsient on lähedane vaskjuhi omale ning sellel on hea löögikindlus, vastupidavus temperatuurimuutustele ja pragunemiskindlus. Kõik klaaskiust ja epoksüvaigust koosnevad komponendid on isekustuvad ja ei põle edasi. Samal ajal on kõrgepinge mähis valatud epoksüvaiguga 1 mbar vaakumolekus ja mähise sees ei ole mullid, tagades, et pooli osaline tühjendamine on väike. Samal ajal vähendatakse tõhusalt trafo kadu.

Trafo raudsüdamik on valmistatud 30EH120-seeria kõrge läbilaskvusega külmvaltsitud räniterasest lehtedest, millel on korrapärane tera orientatsioon, mis on imporditud ettevõttest Nippon Steel, Jaapanist, millel on 45° täiskaldliigendid ja neljatasandiline samm-sammult virnastamine. Rauasüdamiku pind on niiskuse ja rooste vältimiseks tihendatud isoleeriva vaikvärviga ning kahel klambril ja kinnitusel on korrosioonivastased kaitsekihid. Kogu raudsüdamik kasutab virnastamata rauast ike ja terasest tõmbeplaadi konstruktsiooni, mis vähendab tõhusalt tühikoormuse kadu, tühivooluvoolu ja rauasüdamiku müra.

Madalpinge ja kõrge vooluga mähiste puhul on lühispinge lühise korral suur ja madalpinge keerdude arv on väike. Mida suurem on madalpinge vool, seda silmatorkavam on ebastabiilse ampripöörde probleem, kui kasutatakse traadi mähise tüüpi. Arvestada tuleb ka soojuse hajumise probleemiga. Praegu saab ülaltoodud probleeme paremini lahendada fooliummähise kasutamine madalpinge jaoks. Esiteks ei ole fooliumtoodetel aksiaalseid pöördeid ja aksiaalseid mähise spiraalnurki. Kõrge- ja madalpingemähiste ampripöörded on tasakaalustatud ning trafo aksiaalpinge lühise tekkimisel väike. Teiseks saab tänu õhukesele isolatsioonile mitmekihilisi õhukanaleid selle käigus oma äranägemise järgi sättida ning ka soojuse hajumise probleem on paremini lahendatud. Mähise sisemine keevitamine kasutab täisautomaatsel fooliumi kerimismasinal ksenoonkaitsekeevitust, millel on kõrge täpsus, madal keevitustakistus ja välise keevitusprotsess puudub. Mähiskihtide vahel kasutatakse DMD-isolatsiooni, mille otsad tihendatakse ja kõvendatakse pärast mähistamist vaiguga.

Kasutatakse ristvooluga ülevalt puhuv jahutusventilaator, millel on madal müratase, kõrge tuulerõhk, ilus välimus jne ning mis suurendab trafo ülekoormusvõimet. Temperatuuriregulaator kasutab intelligentset temperatuuri regulaatorit, et parandada trafo töö ohutust ja töökindlust.

TOOTE KIRJELDUS

Epoksiidvaiguga isoleeritud kuivtrafo on väga ohutu toode. Seda saab paigaldada otse laadimiskeskusesse. See toimib hästi 100% niiskusega keskkonnas ilma eelkuivatamiseta. Seda on laialdaselt kasutatud ehitusvaldkonnas, kaubanduskeskuses, lennujaamas, jaamas, sadamas, metroos, tehases, maa-aluses elektrijaotusjaamas, avamere naftapuurimisplatvormis, elektrijaamas jne.

TOOTE OMADUSED

● Tulekindel

● Niiskuskindlus

● Lihtne hooldus ja paigaldus

● Hästi jooksmine karmides keskkonnatingimustes

● Mittesaastav toode

● Väike kadu tervikliku operatsiooni ajal

PARAMEETRID

ETTEVÕTTE PROFIIL

Shanghai Industry Transformers Co., Ltd (SGOB) on elektrijaotusseadmete täielik tarnija. Meie toodete hulka kuuluvad:

● Õlitrafod

● 35KV õlitrafod

● Ekspoksüvaigu isolatsiooni kuivtüüpi jõutrafod

● Amorfse sulami jaotustrafod

● Fotogalvaanilised trafod

● Tuuletrafod

● Kasti tüüpi alajaama trafod

Meie ettevõte asutati 2007. aastal ning täna on sellel 40 000 ruutmeetri suurune töökoda ja üle 200 töötaja. Meie tooteid kasutatakse laialdaselt paljudes tööstusharudes, nagu elektritootmine ja -jaotus, söe tootmine, metallurgia, nafta ja gaas, kemikaalid, ehitus, sadamad, lennujaamad, raudtee ja munitsipaalinfrastruktuur.

Toodame ka seotud seadmeid, nagu elektrikilbid ja -kilbid, lülituskastid. Praegu laiendame oma tootevalikut muudele energiaga seotud valdkondadele, nagu kuumkahanevad pistikud, elektrikaablid ja nendega seotud mehaanilised seadmed jne. Meie eesmärk on luua ühtne lahendus elektriseadmete ja varuosade tarneplatvorm meie ülemaailmsele kliendibaasile.

Kõrgeima kvaliteediga toodete tarnimisel toetume oma rangele kvaliteedikontrollisüsteemile. Meie 200 töötajast 46 on inseneride kogemused. Meie kvaliteedisüsteem sisaldab järgmisi kvalifikatsioone:

● Hiina riiklik transformaatorite kvaliteedijärelevalve keskus

● ISO-9001:2008 kvaliteedijuhtimissüsteem

● ISO-14001:2004 keskkonnajuhtimissüsteem

● OHSMS18000 tervise- ja ohutussüsteem

Meie patendid:

Meie tootmis- ja kvaliteeditestimise võimalused hõlmavad järgmist:

● Automaatne fooliumi kerimine

● Digitaalne silikoonterasest leht ja lõikamine

● Täisautomaatne vaakumkuivatusahi ja lakkimisliin

● HAEFLY osalise tühjenemise tester

● HAEFLY võimsusanalüsaator

● HAEFLY harmooniline analüsaator

Tulemuseks on suurepärane toode, millel on kõrge efektiivsus, väiksem võimsuse hajumine ja madal müratase, et maksimeerida teie infrastruktuuriinvesteeringuid.
