30kva kuivtrafo

SGOB 30kva Dry Transformer on suure jõudlusega, kompaktne ja töökindel toitemuundamislahendus, mis on loodud paljudeks rakendusteks, kus ruumi piirab ja ohutus on ülimalt oluline. 30 kilovolt-ampri (kva) nimivõimsusega trafo on spetsiaalselt konstrueeritud vastama kaasaegsete tööstus-, äri- ja elamute nõudmistele.

Põhifunktsioonid

Kuivtüüpi ehitus:

Trafo südamik ja mähised on kapseldatud leegiaeglustavasse, niiskuskindlasse ja keskkonnasõbralikku materjali, mis välistab vajaduse isolatsiooniõli järele.

See kuivtüüpi konstruktsioon muudab trafo töötamise ohutumaks ja kergemini hooldatavaks, kuna välistab õlilekke ja tulekahju ohu.

Kõrge kasutegur:

SGOB 30kva kuivtrafo on loodud minimeerima energiakadusid jõuülekande ajal, tagades selle töö kõrge efektiivsuse tasemel.

See aitab kaasa elektriarvete kulude kokkuhoiule ja vähendab lõppkasutaja keskkonnajalajälge.

Kompaktne disain:

Tänu elegantsele ja kompaktsele disainile võtab trafo minimaalselt ruumi, mistõttu on see ideaalne paigaldamiseks kitsastesse kohtadesse.

See disain hõlbustab ka hõlpsat transportimist ja paigaldamist, vähendades paigalduskulusid ja -aega.

Täiustatud kaitsesüsteemid:

Varustatud mitmesuguste kaitseseadmetega, sealhulgas liigvoolu-, ülepinge- ja temperatuurireleedega, pakub trafo igakülgset kaitset rikete ja kõrvalekallete eest.

Need funktsioonid tagavad personali ja seadmete ohutuse ning hoiavad ära võimaliku seisaku ja kahju.

Vastupidavus ja töökindlus:

Kvaliteetsetest materjalidest ja täppistehnikast valmistatud trafo on loodud taluma tööstus- ja kaubanduskeskkonna karmust.

Selle vastupidav konstruktsioon tagab pikaajalise töökindluse ja jõudluse, vähendades hooldus- ja remondivajadust.

Kohandatavad valikud:

SGOB 30kva kuivtrafot saab kohandada vastavalt konkreetsetele võimsusnõuetele ja rakendusvajadustele.

See hõlmab erinevaid pingetasemeid, sisend- ja väljundühendusi ning paigalduskonfiguratsioone, tagades trafo sujuva integreerumise lõppkasutaja olemasoleva elektritaristuga.

Rakendused

SGOB 30kva kuivtrafo sobib paljudeks rakendusteks, sealhulgas:

Ärihooned: tagab usaldusväärse toite büroohoonete, jaekaupluste ja muude äripindade valgustuse, HVAC-süsteemide ja muude elektriseadmete jaoks.

Tööstuslikud sätted: toetab masinate, seadmete ja tootmisliinide tööd tootmises, rafineerimises ja muudes tööstuskeskkondades.

Elamukasutus: pakub turvalist ja tõhusat toitelahendust kodudele ja väikeettevõtetele, tagades stabiilse ja usaldusväärse toiteallika igapäevasteks vajadusteks.

Erirakendused: sobib kasutamiseks mere-, kaevandus- ja muudes erikeskkondades, kus ruumi on vähe ja ohutus on esmatähtis.

TOOTE OMADUSED

Shanghai Industrial Transformer Co., Ltd. toodetud epoksüvaigust valatud 30kva kuivtrafo on välja töötatud ja kujundatud koostöös Shenyangi transformaatorite uurimisinstituudiga, võttes kasutusele arenenud välismaise tehnoloogia. Toote usaldusväärsuse indeks on jõudnud rahvusvahelisele kõrgtasemele.

SGOB 30kva kuivtrafo on ohutu, leegiaeglustav ja tulekindel, saastevaba ning seda saab paigaldada otse laadimiskeskusesse. See on hooldusvaba, hõlpsasti paigaldatav, sellel on madalad üldised kasutuskulud, väike kadu, hea niiskuskindel jõudlus, see võib töötada normaalselt 100% niiskuse juures ja selle saab pärast seiskamist kasutusele võtta ilma eelkuivatamiseta. Sellel on madal osaline tühjendus, madal müratase, tugev soojuse hajumise funktsioon ja see võib töötada sundõhujahutuse tingimustes 150% nimikoormusel.

SGOB 30kva kuivtrafot kasutatakse nüüd laialdaselt kõrghoonetes, kaubanduskeskustes, lennujaamades, jaamades, dokkides, metroos, tehastes, maa-alustes jaotusjaamades, avamere naftapuurimisplatvormidel, elektrijaamades ja muudes karmide keskkonna- ja kasutustingimustega kohtades.

Peamised materjalid ja omadused

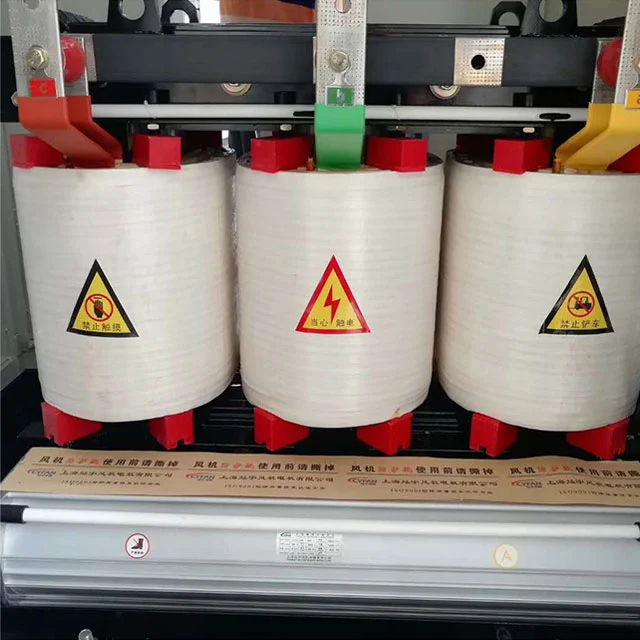

Mähis kasutab juhina F-klassi isoleeritud vasktraati ning isolatsioonina klaaskiust ja epoksüvaigust komposiitmaterjali. Selle paisumiskoefitsient on lähedane vaskjuhi omale ning sellel on hea löögikindlus, vastupidavus temperatuurimuutustele ja pragunemiskindlus. Kõik klaaskiust ja epoksüvaigust koosnevad komponendid on isekustuvad ja ei põle edasi. Samal ajal on kõrgepinge mähis valatud epoksüvaiguga 1 mbar vaakumolekus ja mähise sees ei ole mullid, tagades, et pooli osaline tühjendamine on väike. Samal ajal vähendatakse tõhusalt trafo kadu.

Trafo raudsüdamik on valmistatud 30EH120-seeria kõrge läbilaskvusega külmvaltsitud räniterasest lehtedest, millel on korrapärane tera orientatsioon, mis on imporditud ettevõttest Nippon Steel, Jaapanist, millel on 45° täiskaldliigendid ja neljatasandiline samm-sammult virnastamine. Rauasüdamiku pind on niiskuse ja rooste vältimiseks tihendatud isoleeriva vaikvärviga ning kahel klambril ja kinnitusel on korrosioonivastased kaitsekihid. Kogu raudsüdamik kasutab virnastamata rauast ike ja terasest tõmbeplaadi konstruktsiooni, mis vähendab tõhusalt tühikoormuse kadu, tühivooluvoolu ja rauasüdamiku müra.

Madalpinge ja kõrge vooluga mähiste puhul on lühispinge lühise korral suur ja madalpinge keerdude arv on väike. Mida suurem on madalpinge vool, seda silmatorkavam on ebastabiilse ampripöörde probleem, kui kasutatakse traadi mähise tüüpi. Arvestada tuleb ka soojuse hajumise probleemiga. Praegu saab ülaltoodud probleeme paremini lahendada fooliummähise kasutamine madalpinge jaoks. Esiteks ei ole fooliumtoodetel aksiaalseid pöördeid ja aksiaalseid mähise spiraalnurki. Kõrge- ja madalpingemähiste ampripöörded on tasakaalustatud ning trafo aksiaalpinge lühise tekkimisel väike. Teiseks saab tänu õhukesele isolatsioonile mitmekihilisi õhukanaleid selle käigus oma äranägemise järgi sättida ning ka soojuse hajumise probleem on paremini lahendatud. Mähise sisemine keevitamine kasutab täisautomaatsel fooliumi kerimismasinal ksenoonkaitsekeevitust, millel on kõrge täpsus, madal keevitustakistus ja välise keevitusprotsess puudub. Mähiskihtide vahel kasutatakse DMD-isolatsiooni, mille otsad tihendatakse ja kõvendatakse pärast mähistamist vaiguga.

Kasutatakse ristvooluga ülevalt puhuv jahutusventilaator, millel on madal müratase, kõrge tuulerõhk, ilus välimus jne ning mis suurendab trafo ülekoormusvõimet. Temperatuuriregulaator kasutab intelligentset temperatuuri regulaatorit, et parandada trafo töö ohutust ja töökindlust.

TOOTE KIRJELDUS

Epoksiidvaiguga isoleeritud kuivtrafo on väga ohutu toode. Seda saab paigaldada otse laadimiskeskusesse. See toimib hästi 100% niiskusega keskkonnas ilma eelkuivatamiseta. Seda on laialdaselt kasutatud ehitusvaldkonnas, kaubanduskeskuses, lennujaamas, jaamas, sadamas, metroos, tehases, maa-aluses elektrijaotusjaamas, avamere naftapuurimisplatvormis, elektrijaamas jne.

TOOTE OMADUSED

● Tulekindel

● Niiskuskindlus

● Lihtne hooldus ja paigaldus

● Hästi jooksmine karmides keskkonnatingimustes

● Mittesaastav toode

● Väike kadu tervikliku operatsiooni ajal

PARAMEETRID

ETTEVÕTTE PROFIIL

Shanghai Industry Transformers Co., Ltd (SGOB) on elektrijaotusseadmete täielik tarnija. Meie toodete hulka kuuluvad:

● Õlitrafod

● 35KV õlitrafod

● Ekspoksüvaigu isolatsiooni kuivtüüpi jõutrafod

● Amorfse sulami jaotustrafod

● Fotogalvaanilised trafod

● Tuuletrafod

● Kasti tüüpi alajaama trafod

Meie ettevõte asutati 2007. aastal ning täna on sellel 40 000 ruutmeetri suurune töökoda ja üle 200 töötaja. Meie tooteid kasutatakse laialdaselt paljudes tööstusharudes, nagu elektritootmine ja -jaotus, söe tootmine, metallurgia, nafta ja gaas, kemikaalid, ehitus, sadamad, lennujaamad, raudtee ja munitsipaalinfrastruktuur.

Toodame ka seotud seadmeid, nagu elektrikilbid ja -kilbid, lülituskastid. Praegu laiendame oma tootevalikut muudele energiaga seotud valdkondadele, nagu kuumkahanevad pistikud, elektrikaablid ja nendega seotud mehaanilised seadmed jne. Meie eesmärk on luua ühtne lahendus elektriseadmete ja varuosade tarneplatvorm meie ülemaailmsele kliendibaasile.

Kõrgeima kvaliteediga toodete tarnimisel toetume oma rangele kvaliteedikontrollisüsteemile. Meie 200 töötajast 46 on inseneride kogemused. Meie kvaliteedisüsteem sisaldab järgmisi kvalifikatsioone:

● Hiina riiklik transformaatorite kvaliteedijärelevalve keskus

● ISO-9001:2008 kvaliteedijuhtimissüsteem

● ISO-14001:2004 keskkonnajuhtimissüsteem

● OHSMS18000 tervise- ja ohutussüsteem

Meie patendid:

Meie tootmis- ja kvaliteeditestimise võimalused hõlmavad järgmist:

● Automaatne fooliumi kerimine

● Digitaalne silikoonterasest leht ja lõikamine

● Täisautomaatne vaakumkuivatusahi ja lakkimisliin

● HAEFLY osalise tühjenemise tester

● HAEFLY võimsusanalüsaator

● HAEFLY harmooniline analüsaator

Tulemuseks on suurepärane toode, millel on kõrge efektiivsus, väiksem võimsuse hajumine ja madal müratase, et maksimeerida teie infrastruktuuriinvesteeringuid.
