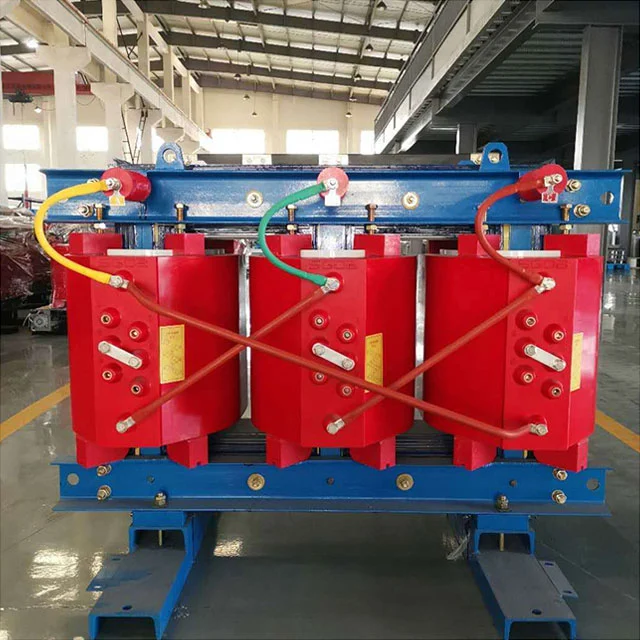

Professionaalse tootjana soovib SGOB pakkuda teile kvaliteetset 200KVA kolmefaasilist 50Hz kuiva tüüpi trafo, mis on kolmefaasiline võimsuse muundamise seade, millel pole vedelat isolatsiooni söödet. Sise- ja keskkonnatundlikele aladele mõeldud piirkondade jaoks on see hooldusvaba elektriülekande ja jaotuse südamiku kategooriasse.
Kvaliteetne 200KVA kolmefaasiline 50Hz kuiva tüüpi trafo toodab Hiina professionaalne tootja SGOB, mis realiseerib vahelduvpinge muutmist elektromagnetilise induktsiooni põhimõtte kaudu, nimivõimsuse kohandamine keskmise energiajaotusnõuetega, südamiku ja kerimise kapseldatakse tahke isolatsioonimaterjaliga.
Möödasüsteem võtab kasutusele vaskjuhi ja klaaskiududega tugevdatud epoksüvaigu komposiitisolatsiooni, mis moodustatakse tolmuimejarõhu valamise teel lõheta tihenduskorpuseks.
200KVA kolmefaasiline 50Hz kuiva tüüpi trafo võtab teravilja orienteeritud räni teraspleki täieliku kaldus õmbluse lamineerimisega ja pind on kaetud niiskusekindla isoleeriva värvi kihiga. Soojuse hajumise kanal on konstrueeritud kolmemõõtmelise kärgstruktuuri õhu läbipääsuga ja soojuse hajumine realiseerub aktiivselt temperatuuri juhitava start-stopi ventilaatori abil.
Korrosioonikindla vaskriba terminalide ühendamiseks, mis toetab kahesuunalist kaabli juurdepääsu. Kest võtab vastu külmalt veeretatud terasest taldriku pihustustehnoloogia ja amortisaatori paigaldamise liides on reserveeritud allosas.
Töötamise ajal tuleb ventilatsiooni kanali tolmust vaba ja tolmu kogunemine ventilatsiooni kanalisse puhastatakse regulaarselt negatiivse rõhu tolmu kogumise seadmetega. Kontrollige ühendusklemmide kinnitamist üks kord iga kuue kuu jooksul ja lukustage need järjestusega pöördemomendi mutrivõtmega. Isolatsioonitakistuse test tuleks läbi viia, kui niiskus on madalam kui piirväärtus. Enne mõõtmist ühendage kõik välised ühendused lahti. Pärast äkilist võimsuse rikket lastakse seadmetel seista, kuni temperatuur on enne taaskäivitamist kooskõlas ümbritseva õhu temperatuuriga. Keemilised lahustid on koore pinna puhastamiseks keelatud. Selle pühkimiseks saab kasutada ainult neutraalseid pesuaineid.
200KVA kolmefaasiline 50Hz kuiva tüüpi trafo kasutatakse kommertsliku kompleksi jaotusruumis, kõrghoonete hädaolukorra toitesüsteemi, haigla operatsioonitoa varukoopia vooluringi, andmekeskuse katkematu toiteallika link, täppisoodete töökoda peakaabli konversioonisõlm, Port Crane'i elektrijaotusjaama ja metroojaama juhtimiskeskus ning muud siseruumides asuvad tulekahju ja plahvatusohtlikku kaitset.
Võrreldes tavaliste kuiva tüüpi trafodega, välistab 200KVA kolmefaasilise 50Hz kuivat tüüpi vaakumvaluprotsess mähiste sees õhupilu ja osaline tühjendus on oluliselt madalam kui mittemahutamata struktuuridel. Epoksüvaigu ja vaskjuhi soojuspaisumistegur on sobitatud, et vältida soojustsükli põhjustatud isolatsioonikihi pragunemist. Kolmemõõtmelise soojuse hajumise struktuuri soojusvahetuse efektiivsus ületab traditsiooniliste tasapinnaliste uimede oma ja temperatuuri tõus väheneb sama koormuse all. Kõigi kallutatud liigeste põhitehnoloogia vähendab magnetilise vooluahela kadu ja laadimata vool on parem kui tööstuse üldine tase. Kaitsekorpuse rooste ennetav kate läbib soolapihusti kiirendatud testi ja märjas keskkonnas ei ole metalliosade korrosioonioht.
| Mudel | Koormuse kaotust pole (W) |
Koormuskahjum (120%) |
Ihalõige (%) |
Noload vool (%) |
Müratase (LPA) db |
Kaal (Kg) |
| SC (b) 10-30/10 | 205 | 750 | 4 | 2.3 | 57 | 290 |
| SC (b) 10-50/10 | 285 | 1060 | 2.2 | 57 | 360 | |
| SC (b) 10-80/10 | 380 | 1460 | 1.7 | 59 | 590 | |
| SC (b) 10-100/10 | 410 | 1670 | 1.7 | 59 | 640 | |
| SC (B) 10-125/10 | 470 | 1960 | 1.5 | 60 | 670 | |
| SC (b) 10-160/10 | 550 | 2250 | 1.5 | 60 | 870 | |
| SC (b) 10-200/10 | 650 | 2680 | 1.3 | 61 | 1040 | |
| SC (b) 10-250/10 | 740 | 2920 | 1.3 | 61 | 1220 | |
| SC (b) 10-315/10 | 880 | 3670 | 1.1 | 63 | 1470 | |
| SC (b) 10-400/10 | 1000 | 4220 | 1.1 | 63 | 1760 | |
| SC (b) 10-500/10 | 1180 | 5170 | 1.1 | 64 | 2050 | |
| SC (b) 10-630/10 | 1300 | 6310 | 6 | 0.9 | 65 | 2360 |
| SC (b) 10-800/10 | 1540 | 7360 | 0.9 | 65 | 2730 | |
| SC (b) 10-1000/10 | 1750 | 8610 | 0.9 | 65 | 3270 | |
| SC (b) 10-1250/10 | 2030 | 10260 | 0.9 | 67 | 3840 | |
| SC (B) 10-1600/10 | 2700 | 12400 | 0.9 | 68 | 4920 | |
| SC (b) 10-2000/10 | 3000 | 15300 | 0.7 | 70 | 5780 | |
| SC (b) 10-2500/10 | 3500 | 18180 | 0.7 | 71 | 6600 | |
| SC (b) 10-3150/10 | 4000 | 18800 | 0.5 | 71 | 7800 | |
| SC (b) 10-4000/10 | 4700 | 22000 | 0.5 | 76 | 10000 |
| Mudel | Mõõde (MM) | |||||||||
| a | b | c | d | e | f | g | h | K1 | K2 | |
| SC (Z) (b) 10-30/10 | 1120 | 850 | 1100 | 400 | 750 | 640 | 290 | 260 | 270 | 135 |
| SC (Z) (b) 10-50/10 | 1170 | 850 | 1160 | 400 | 810 | 700 | 310 | 270 | 290 | 145 |
| SC (Z) (b) 10-80/10 | 1210 | 900 | 1240 | 450 | 890 | 760 | 320 | 280 | 290 | 145 |
| SC (Z) (b) 10-100/10 | 1240 | 900 | 1280 | 450 | 940 | 880 | 320 | 275 | 295 | 142.5 |
| SC (Z) (b) 10-125/10 | 1270 | 950 | 1330 | 550 | 980 | 920 | 325 | 280 | 310 | 155 |
| SC (Z) (b) 10-160/10 | 1310 | 1100 | 1360 | 550 | 1010 | 960 | 305 | 260 | 315 | 157.5 |
| SC (Z) (b) 10-200/10 | 1350 | 1140 | 1400 | 660 | 1050 | 980 | 310 | 265 | 340 | 170 |
| SC (Z) (B) 10-250/10 | 1420 | 1210 | 1430 | 660 | 1075 | 1010 | 300 | 255 | 355 | 177.5 |
| SC (Z) (b) 10-315/10 | 1460 | 1250 | 1460 | 660 | 1100 | 1050 | 305 | 260 | 365 | 182.5 |
| SC (Z) (b) 10-400/10 | 1520 | 1280 | 1520 | 660 | 1165 | 1090 | 315 | 270 | 375 | 187.5 |
| SC (Z) (b) 10-500/10 | 1530 | 1320 | 1580 | 660 | 1205 | 1150 | 320 | 275 | 385 | 182.5 |
| SC (Z) (b) 10-630/10 | 1670 | 1350 | 1630 | 660 | 1280 | 1200 | 325 | 280 | 430 | 215 |
| SC (Z) (b) 10-800/10 | 1680 | 1350 | 1650 | 820 | 1300 | 1220 | 340 | 295 | 445 | 222.5 |
| SC (Z) (B) 10-1000/10 | 1770 | 1420 | 1750 | 820 | 1390 | 1310 | 345 | 300 | 465 | 232.5 |
| SC (Z) (b) 10-1250/10 | 1880 | 1530 | 1790 | 820 | 1430 | 1350 | 355 | 310 | 485 | 242.5 |
| SC (Z) (b) 10-1600/10 | 1960 | 1530 | 1860 | 1070 | 1520 | 1420 | 375 | 330 | 510 | 255 |
| SC (Z) (b) 10-2000/10 | 2000 | 1620 | 1960 | 1070 | 1600 | 1500 | 395 | 350 | 510 | 255 |
| SC (Z) (b) 10-2500/10 | 2100 | 1680 | 2040 | 1070 | 1680 | 1560 | 425 | 380 | 550 | 275 |
| SC (Z) (b) 10-3150/10 | 2240 | 1750 | 2150 | 1070 | 1800 | 1660 | 460 | 410 | 580 | 290 |
| SC (Z) (b) 10-4000/10 | 2370 | 1840 | 2310 | 1070 | 1960 | 1800 | 500 | 450 | 630 | 315 |
| Mudel | Maht (KVA) | Pikkus (Mm) |
Laius (mm) | Kõrgus (Mm) |
Pikisuunaline (mm) | Horisontaalne (mm) | Kaal (kg) |
| SC (Z) (b) 10-30/10 | 30 | 770 | 500 | 750 | 400 | 450 | 285 |
| SC (Z) (b) 10-50/10 | 50 | 820 | 500 | 810 | 400 | 450 | 330 |
| SC (Z) (b) 10-80/10 | 80 | 860 | 550 | 890 | 450 | 500 | 465 |
| SC (Z) (b) 10-100/10 | 100 | 890 | 650 | 940 | 450 | 600 | 530 |
| SC (Z) (b) 10-125/10 | 125 | 920 | 650 | 980 | 550 | 600 | 640 |
| SC (Z) (b) 10-160/10 | 160 | 960 | 800 | 1010 | 550 | 750 | 760 |
| SC (Z) (b) 10-200/10 | 200 | 1000 | 800 | 1050 | 660 | 750 | 905 |
| SC (Z) (B) 10-250/10 | 250 | 1070 | 900 | 1075 | 660 | 850 | 1085 |
| SC (Z) (b) 10-315/10 | 315 | 1110 | 900 | 1100 | 660 | 850 | 1175 |
| SC (Z) (b) 10-400/10 | 400 | 1170 | 900 | 1165 | 660 | 850 | 1460 |
| SC (Z) (b) 10-500/10 | 500 | 1180 | 970 | 1205 | 660 | 920 | 1670 |
| SC (Z) (b) 10-630/10 | 630 | 1320 | 1000 | 1280 | 660 | 950 | 1890 |
| SC (Z) (b) 10-800/10 | 800 | 1325 | 1000 | 1300 | 820 | 950 | 2320 |
| SC (Z) (B) 10-1000/10 | 1000 | 1420 | 1180 | 1390 | 820 | 950 | 2800 |
| SC (Z) (b) 10-1250/10 | 1250 | 1530 | 1320 | 1430 | 820 | 1270 | 3255 |
| SC (Z) (b) 10-1600/10 | 1600 | 1610 | 1320 | 1520 | 1070 | 1270 | 4115 |
| SC (Z) (b) 10-2000/10 | 2000 | 1650 | 1500 | 1600 | 1070 | 1450 | 4690 |
| SC (Z) (b) 10-2500/10 | 2500 | 1750 | 1550 | 1680 | 1070 | 1500 | 5620 |
| SC (Z) (b) 10-3150/10 | 3150 | 1890 | 1550 | 1800 | 1070 | 1500 | 6850 |
| SC (Z) (b) 10-4000/10 | 4000 | 2020 | 1630 | 1960 | 1070 | 1580 | 8110 |
Kas kolmemõõtmeline jahutusstruktuur nõuab täiendavat hooldust?
Ventilaatori moodul võtab kasutusele kandetihendi ja selle saab tervikuna asendada pärast seda, kui kogunenud tööaeg on jõudnud läveni, ilma määrimise ja hoolduseta.
Kuidas vältida terminali korrosiooni kõrge soola uduga rannikualadel?
200KVA kolmefaasiline 50-faasiline kuiva tüüpi trafo kontaktplaatimine on nikkel-tsinkisulami mitmekihiline komposiitprotsess, millel on valikulised klemmide kaitsehülsid, mida saab paigaldada soolapihustuskontakti eraldamiseks.
