A 500kVA kuivtrafoon muutunud üheks enim kasutatavaks elektrijaotuslahenduseks ärihoonetes, tööstusrajatistes, taastuvenergiasüsteemides, tervishoiuasutustes ja andmekeskustes. Erinevalt õliga täidetud trafodest pakuvad kuiv-tüüpi trafod suuremat ohutust, väiksemaid hooldusnõudeid ja keskkonnasõbralikku tööd.
See põhjalik juhend uurib kõike, mida ostjad peavad 500 kVA kuivtrafode kohta teadma, sealhulgas tööpõhimõtteid, tehnilisi spetsifikatsioone, eeliseid, paigaldamise kaalutlusi, tööstuslikke rakendusi, hooldustavasid ja ostusoovitusi. Olenemata sellest, kas plaanite uut elektriprojekti või uuendate olemasolevat süsteemi, aitab see artikkel teil teha teadlikke otsuseid.
Mis on 500 kVA kuivtrafo?

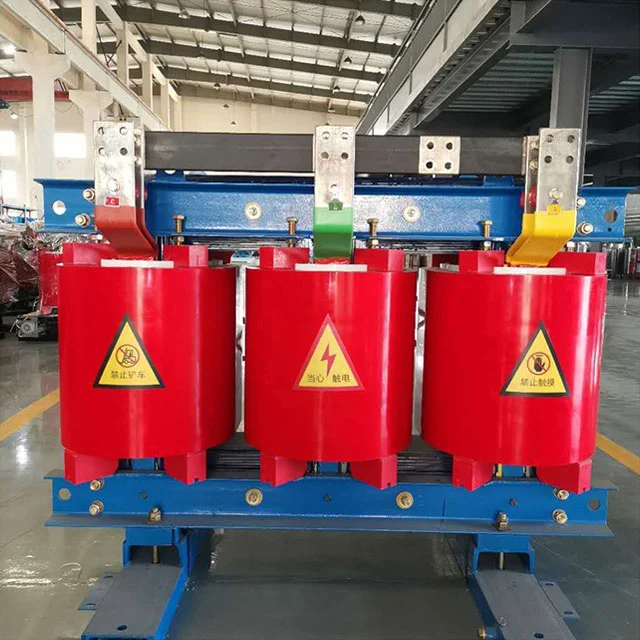

500 kVA kuivtrafo on keskmise võimsusega elektritrafo, mis on ette nähtud elektrienergia ülekandmiseks ahelate vahel läbi elektromagnetilise induktsiooni, kasutamata jahutusainena isolatsiooniõli.
Õli asemel kasutavad kuivtrafod õhuringlust ja spetsiaalseid isolatsioonisüsteeme töö käigus tekkiva soojuse hajutamiseks. Mähised isoleeritakse tavaliselt kvaliteetse epoksüvaigu või vaakumsurveimmutatud materjalidega.
500 kVA reiting näitab, et trafo suudab taluda kuni 500 kilovolti amprit näivvõimsust, mistõttu sobib see keskmise suurusega tööstus- ja kaubandusrajatiste jaoks.
| Parameeter |
Tüüpiline väärtus |
| Mahutavus |
500kVA |
| Sagedus |
50Hz / 60Hz |
| Jahutusmeetod |
AN / AF |
| Isolatsiooniklass |
F / H |
| Kaitsetase |
IP20-IP54 |
Kuidas 500kVA kuivtrafo töötab?
Tööpõhimõte põhineb elektromagnetilisel induktsioonil. Elektrienergia siseneb primaarmähisesse, tekitades trafo südamikus magnetvoo. See magnetväli indutseerib sekundaarmähises pinget, võimaldades võimsuse ülekandmist erinevatel pingetasemetel.
Trafo südamiku valmistamisel kasutatakse tavaliselt kõrgekvaliteedilist räniterasest lamineerimist, et minimeerida energiakadusid ja maksimeerida tõhusust.
Kuivtüüpi trafod tuginevad looduslikele või sundõhujahutussüsteemidele. Mähiste poolt tekitatud soojus hajub otse ümbritsevasse keskkonda, mistõttu pole vaja õlipaake ja sellega seotud hooldust.
Tüüpilised tehnilised andmed
Spetsifikatsioonid sõltuvad projekti nõuetest, kohalikest standarditest ja paigalduskeskkondadest.
| Funktsioon |
Tüüpiline spetsifikatsioon |
| Primaarpinge |
11kV / 10kV / 13,8kV |
| Sekundaarne pinge |
400V / 415V / 480V |
| Tõhusus |
üle 98% |
| Temperatuuri tõus |
80K-100K |
| Müra tase |
Madala müratasemega disain |
Kuivtüüpi trafode peamised eelised
Täiustatud ohutus
Üks olulisemaid eeliseid on tuleohutus. Kuna õli ei kasutata, pole praktiliselt mingit õlilekke, põlemise ega keskkonna saastumise ohtu.
Minimaalne hooldus
- Õli testimine pole vajalik
- Õli vahetamise kulud puuduvad
- Vähendatud hooldusgraafikud
- Madalamad tegevuskulud
Keskkonnasõbralik
Kuivtrafod välistavad pinnase või põhjavee saastumise võimaluse, mis on põhjustatud isoleerivast õlilekkest.
Kompaktne paigaldus
Paljud rajatised eelistavad kuivtrafosid, kuna neid saab paigaldada koormuskeskustele lähemale, mis vähendab kaablikulusid ja ülekandekadusid.
Suurepärane niiskuskindlus
Kaasaegsed valuvaigutehnoloogiad tagavad tugeva vastupidavuse niiskuse, tolmu ja tööstuslike saasteainete vastu.
Levinud tööstuslikud rakendused
500 kVA kuivtrafode mitmekülgsus võimaldab neid kasutada paljudes sektorites.
| Tööstus |
Rakendus |
| Ärihooned |
Elektrijaotussüsteemid |
| Tootmistehased |
Tootmisseadmete tarnimine |
| Haiglad |
Kriitilise jõu tugi |
| Andmekeskused |
Usaldusväärne energiajaotus |
| Taastuvenergia |
Päikese ja tuule integreerimine |
| Lennujaamad |
Infrastruktuuri elektrisüsteemid |
Kuivtrafo vs õliga täidetud trafo
| tegur |
Kuiv trafo |
Õliga täidetud trafo |
| Tuleoht |
Väga madal |
Kõrgem |
| Hooldus |
Madal |
Mõõdukas |
| Keskkonnamõju |
Suurepärane |
Võimalik lekkeoht |
| Paigaldamine siseruumidesse |
Ideaalne |
Piiratud |
| Esialgne maksumus |
Kõrgem |
Madalam |
Kuigi esialgne ostuhind võib olla kõrgem, muudab pikaajaline ekspluatatsioonisääst sageli kuivtrafod kulutõhusaks investeeringuks.
Kuidas valida õige 500 kVA kuivtrafo
Õige trafo valimine nõuab mitmete tehniliste ja talitluslike tegurite hindamist.
- Nõuded sisend- ja väljundpingele
- Laadige profiil ja tulevased laienemisplaanid
- Ümbritseva temperatuuri tingimused
- Paigalduskoht
- Nõutav kaitsetase
- Harmooniliste moonutuste tasemed
- Energiatõhususe eesmärgid
- Kohalikud elektrieeskirjad
Kogenud tootjatega töötamine aitab tagada õige kohandamise ja vastavuse projekti spetsifikatsioonidele.
Paigaldamise parimad tavad
Õige paigaldus mõjutab oluliselt trafo töökindlust ja eluiga.
- Tagada piisav ventilatsiooniruum
- Säilitage tootja soovitatud vahemaad
- Paigaldage temperatuuri jälgimise süsteemid
- Pakkuge tõhusat maandust
- Kaitske liigse tolmu kogunemise eest
- Enne pingesse lülitamist kontrollige elektriühendusi
Töövalmiduse kinnitamiseks tuleks läbi viia regulaarsed kasutuselevõtukatsed.
Hooldus- ja ülevaatusjuhend
Kuigi kuivtrafod vajavad vähem hooldust kui õliga täidetud seadmed, on rutiinsed kontrollid endiselt olulised.
Igakuine ülevaatus
- Visuaalse seisundi hindamine
- Kontrollige ventilatsiooniteed
- Jälgige töötemperatuuri
- Kontrollige elektriühendusi
Iga-aastane ülevaatus
- Termopildi analüüs
- Isolatsioonitakistuse testimine
- Sisemiste komponentide puhastamine
- Klemmide pöördemomendi kontroll
Ennetav hooldus võib märkimisväärselt vähendada ootamatuid seisakuid ja pikendada kasutusiga.
Kulutegurid ja ROI analüüs
Trafo hinda mõjutavad mitmed tegurid:
- Põhimaterjali kvaliteet
- Vasest või alumiiniumist mähised
- Isolatsiooni tehnoloogia
- Tõhususe reitingud
- Kaitseümbrise nõuded
- Kohandamise tase
- Sertifitseerimisstandardid
Kuigi esialgsed kulud on erinevad, toovad energiatõhususe parandamine ja hoolduskulude vähendamine sageli atraktiivset pikaajalist tulu.
Trafotehnoloogia tulevikutrendid
Trafotööstus areneb jätkuvalt koos nutika võrgu arendamise ja taastuvenergia laienemisega.
- Digitaalse jälgimise integreerimine
- IoT-toega diagnostika
- Seisundi kaugjälgimine
- Kõrgema efektiivsusega magnetmaterjalid
- Täiustatud soojusjuhtimissüsteemid
- Nutikad ennustavad hooldusplatvormid
Need uuendused aitavad operaatoritel saavutada suuremat töökindlust, tõhusust ja madalamaid elutsükli kulusid.
Korduma kippuvad küsimused
Q1: Mis on 500 kVA kuivtrafo eeldatav eluiga?
Õigesti hooldatud kuivtrafo võib normaalsetes tingimustes töökindlalt töötada 25–35 aastat või kauem.
Q2: Kas 500kVA kuivtrafot saab paigaldada siseruumidesse?
Jah. Kuivtrafod on spetsiaalselt ette nähtud sisepaigaldiste jaoks, kus ohutus ja keskkonnakaitse on prioriteediks.
Q3: Kas kuivtrafo sobib taastuvenergiaprojektide jaoks?
Absoluutselt. Paljud päikese- ja tuuleenergia rajatised kasutavad kuivtrafosid nende ohutuse, tõhususe ja madalate hooldusnõuete tõttu.
Q4: Kui sageli tuleks hooldust teha?
Rutiinsed visuaalsed kontrollid peaksid toimuma kord kuus, samas kui põhjalikku testimist soovitatakse tavaliselt kord aastas.
K5: Millised on peamised eelised võrreldes õliga täidetud trafodega?
Peamised eelised on parem tuleohutus, väiksem hooldus, keskkonnasõbralikkus ja lihtsam siseruumides paigaldamine.
K6: Kas kuivtrafod saavad hakkama karmides keskkondades?
Kaasaegsed valuvaigu konstruktsioonid pakuvad suurepärast vastupidavust niiskusele, tolmule ja tööstuslikele saasteainetele, kui need on õigesti määratletud.
Järeldus
500 kVA kuivtrafo esindab ideaalset tasakaalu ohutuse, tõhususe, töökindluse ja keskkonnavastutuse vahel. Kuna tööstused seavad üha enam prioriteediks töö järjepidevust ja jätkusuutlikku infrastruktuuri, koguvad kuivtrafod jätkuvalt populaarsust kaubandus-, tööstus-, tervishoiu- ja taastuvenergiasektorites.
Mõistes tehnilisi spetsifikatsioone, paigaldusnõudeid, hooldustavasid ja rakendusstsenaariume, saavad otsustajad maksimeerida oma trafoinvesteeringute väärtust, tagades samal ajal usaldusväärse elektrijaotuse aastateks.
Organisatsioonidele, kes otsivad kvaliteetseid trafolahendusi,Shanghai Industrial Transformer Co., Ltd. pakub professionaalset insenerituge, kohandatud trafode tootmist ja töökindlaid elektrijaotustehnoloogiaid, mis on kohandatud erinevatele tööstusharu vajadustele.
Võtke meiega ühendustTäna, et arutada oma projekti nõudeid ja leida teie rajatisele kõige sobivam 500 kVA kuivtrafo lahendus.
