Elektrisüsteemide oluline komponent,kuivad trafodkasutatakse laialdaselt äri-, elamu- ja tööstuskeskkondades. Kuivad trafod ei vaja osade jahutamiseks isolatsiooniõli, nagu õliga täidetud trafod. Ohutu ja tõhusa toimimise tagamiseks kasutavad nad soojuse hajutamiseks alternatiivseid tehnikaid. Siin uurime kuivtrafode soojuse hajumise juhtimist.
1. Õhkjahutusmehhanism
Kuivtrafode peamine soojuse hajumise meetod on õhkjahutus. Trafo mähised ja südamik on projekteeritud materjalide ja konstruktsioonidega, mis võimaldavad looduslikul õhul vabalt nende ümber liikuda. See õhk neelab töö käigus tekkiva soojuse ja kannab selle minema, säilitades trafos optimaalse temperatuuri.
a. Loomulik ventilatsioon
Paljudel juhtudel asetatakse kuivtrafod ventileeritavatesse korpustesse või avatud kohtadesse, kus loomulik õhuvool soodustab soojuse hajumist. Trafo konstruktsioon sisaldab sageli avasid või kanaleid, mis maksimeerivad kokkupuudet õhuga.
b. Sundõhu jahutus
Suurema või suure võimsusegakuivad trafod, võib kasutada sundõhkjahutust. Ventilaatorid või puhurid on paigaldatud selleks, et suurendada õhuvoolu trafo komponentide ümber, tõhustades soojuse eemaldamist ja tagades ühtlase jahutuse suure koormuse korral.
2. isolatsioonimaterjalid
Kuivad trafod kasutavad mähiste katmiseks kõrge temperatuuriga isolatsioonimaterjale, nagu epoksüvaiku või valuvaiku. Need materjalid on suurepärased soojusjuhid ja taluvad kõrgeid temperatuure ilma lagunemiseta. Hajutades soojust mähistelt eemale, hoiavad need ära ülekuumenemise ja tagavad trafo pikaealisuse.
3. Komponentide soojusdisain
Kuivtrafo südamik ja mähis on loodud soojuse tekke minimeerimiseks ja hajumise maksimeerimiseks. Lamineeritud südamikud vähendavad energiakadusid (tuntud kui südamikukadusid), mis on oluline soojusallikas. Lisaks on mähised strateegiliselt paigutatud, et võimaldada paremat õhuvoolu ja minimeerida levialasid.
4. Kuumakindlate katete kasutamine
Kuivate trafode mähised on sageli kaetud kuumakindlate lakkide või värvidega. Need katted mitte ainult ei anna isolatsiooni, vaid suurendavad ka soojuse hajumist, hõlbustades kuumuse ülekandmist ümbritsevasse õhku.
5. Välised jahutussüsteemid
Keskkondades, kus loomulik või sundõhkjahutus on ebapiisav, võib kasutada täiendavaid väliseid jahutussüsteeme. Nende hulka kuuluvad kliimaseadmed või soojusvahetid, mis reguleerivad trafo ümbritsevat ümbritsevat temperatuuri, vältides ülekuumenemist isegi äärmuslikes tingimustes.
Kuivate trafode jahutussüsteemide eelised
- Keskkonnaohutus: kuivtrafod on ohutum kasutada ja vähem tõenäoline, et lekib või lekib õli, kuna nad ei kasuta seda.
Vähenenud hooldus: võrreldes õlipõhise jahutusega vajavad õhkjahutussüsteemid vähem hooldust, mis vähendab tegevuskulusid.
Tuleohutus: Tuleohu tõenäosus on oluliselt väiksem, kui tuleohtlikku õli pole.
Kokkuvõtteks
Kuivtrafod kasutavad soojuse hajutamiseks segu termilisest disainist, suurepärasest isolatsioonimaterjalist ja õhkjahutusest. Need lahendused tagavad tõhusa toimimise, vähendades samal ajal hooldusvajadusi ja nende negatiivset mõju keskkonnale. Teades, kuidas kuivtrafod soojust taluvad, tõstab esile nende töökindluse ja kasutatavuse mitmesugustes olukordades, eriti linna- ja tööstuskeskkonnas, kus tõhusus ja ohutus on kriitilise tähtsusega.

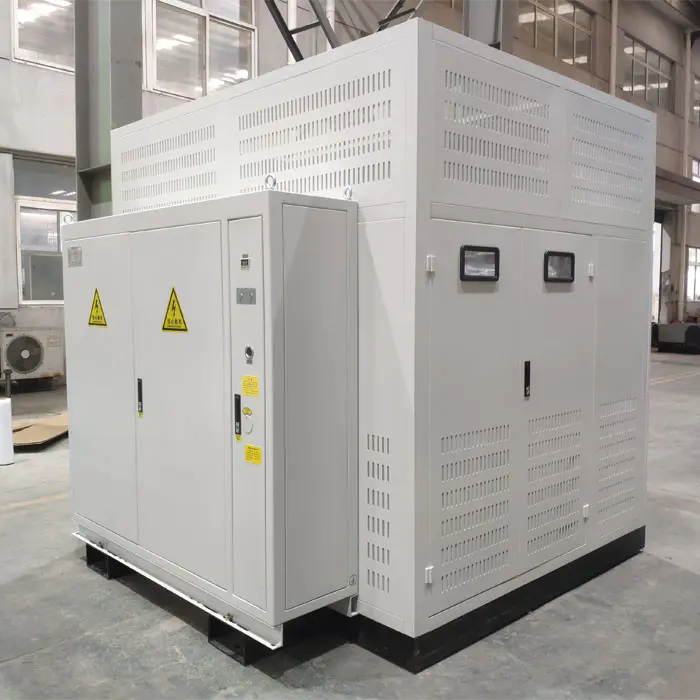

SkoorKuiv trafo, tipptasemel elektritrafo, mis on loodud kaasaegsetele elektrijaotussüsteemidele, kus töökindlus, tõhusus ja ohutus on ülimalt tähtsad. Erinevalt õlitrafodest kasutavad kuivtrafod õhku või epoksüvaigul põhinevat isolatsioonisüsteemi, mis välistab vajaduse isolatsiooniõli järele ja pakub mitmeid eeliseid. Meie toodete kohta lisateabe saamiseks külastage meie veebisaiti aadressil www.sgobtransformer.com. Päringute korral võite meiega ühendust võtta aadressil enquiry@sgobtransformer.com.
