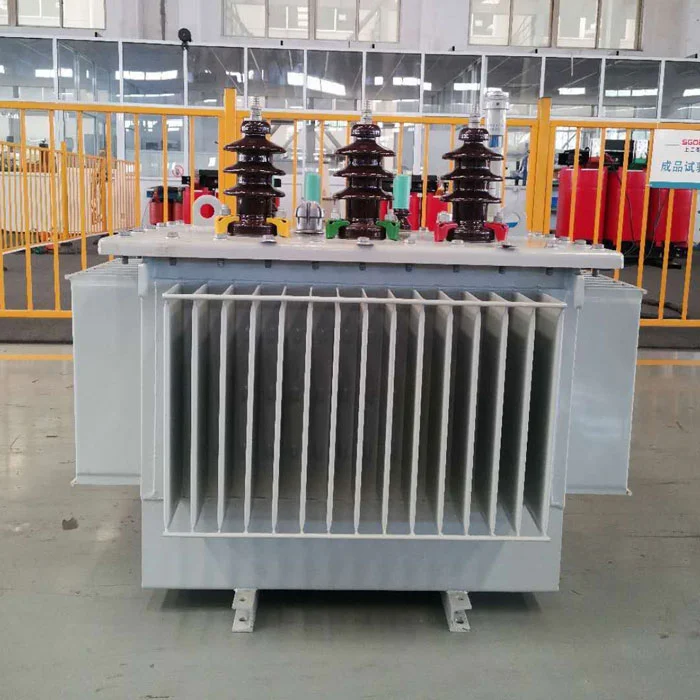

Selle80 kVa õli sukeldatud trafoon suletud toitemuundumisseade, mis on ehitatud külma veeretatud räni terase südamiku ja hapnikuvaba vaskmähisega. Sellel on spiraalne mähise kujundus koos pikisuunaliste õlikanalitega, et suurendada sisemise soojuse hajumist. Lühiringikindel struktuur tugevdab lõputugesid, et kaitsta mööduvate vooluhulkade eest. Spetsiaalne tõstemehhanism ja positsioneerimissüsteem tagavad transpordi stabiilsuse.
Selle80 kVa õli sukeldatud trafosaab kasutada linnaenergia jaotussüsteemides päevase koormuse kõikumiste talumiseks ja õliga keeratud soojuse hajumine tagab pideva täisekoormuse. Selle korrosioonikindel struktuur blokeerib tõhusalt soolapihusti korrosiooni niisketes rannikualadel.
Tugevdatud isolatsiooni õlilõhe kujundus kõrge kõrgusega aladel vähendab madala rõhu tühjenemise riski.
| Mudel | Võimsus (KVA) |
Hv (KV) |
Lv (KV) |
Koormuse kaotust pole (KW) |
Ihalõige (%) |
Kaal (Kg) |
Dimensioon (L*w*h mm) |
| S11-M-30/10 | 30 | 6-20 | 0,2-0,4 | 0.10 | 4 | 325 | 750*470*930 |
| S11-M-50/10 | 50 | 0.13 | 4 | 420 | 800*490*1000 | ||
| S11-M-630/10 | 63 | 0.15 | 4 | 470 | 840*500*1010 | ||
| S11-M-80/10 | 80 | 0.18 | 4 | 540 | 870*510*1130 | ||
| S11-M-100/10 | 100 | 0.20 | 4 | 605 | 890*520*1140 | ||
| S11-M-125/10 | 125 | 0.24 | 4 | 680 | 920*590*1150 | ||
| S11-M-160/10 | 160 | 0.27 | 4 | 790 | 1110*580*1170 | ||
| S11-M-200/10 | 200 | 0.33 | 4 | 930 | 1160*620*1225 | ||
| S11-M-250/10 | 250 | 0.40 | 4 | 1100 | 1230*660*1270 | ||
| S11-M-315/10 | 315 | 0.48 | 4 | 1250 | 1250*680*1300 | ||
| S11-M-400/10 | 400 | 0.57 | 4 | 1550 | 1380*750*1380 | ||
| S11-M-500/10 | 500 | 0.68 | 4 | 1820 | 1430*770*1420 | ||
| S11-M-630/10 | 630 | 0.81 | 4.5 | 2065 | 1560*865*1480 | ||
| S11-M-800/10 | 800 | 0.98 | 4.5 | 2510 | 1620*880*1520 | ||
| S11-M-1000/10 | 1000 | 1.15 | 4.5 | 2890 | 1830*1070*1540 | ||
| S11-M-1250/10 | 1250 | 1.36 | 4.5 | 3425 | 1850*1100*1660 | ||
| S11-M-1600/10 | 1600 | 1.64 | 4.5 | 4175 | 1950*1290*1730 | ||
| S11-M-2000/10 | 2000 | 2.05 | 4.5 | 4510 | 2090*1290*1760 | ||
| S11-M-2500/10 | 2500 | 2.50 | 5.5 | 5730 | 2140*1340*1910 | ||
| S11-M-3150/10 | 3150 | 2.80 | 5.5 | 7060 | 2980*2050*2400 |
Lahustunud gaasikomponente analüüsitakse regulaarselt kromatograafilise analüüsi abil ja sisemise rikke diagnoosimine aktiveeritakse, kui atsetüleeni kontsentratsioonid on ebanormaalsed. Õli taset jälgitakse kahevärvilise akna indikaatori abil ja õlitaseme äkki langedes käivitatakse hädaalarm. Õli dielektrilise tugevuse testimine tehakse ja vaakumõli filtreerimine toimub siis, kui jaotuspinge jääb alla läve.
Pikaajaline operatsioon, mis on alla konkreetse koormuse kiiruse, põhjustas õli temperatuuri madalal temperatuuril80 kVa õli sukeldatud trafo, mis viib veeanalüüsi ja vähendab isolatsiooni tugevust. Õlis vee lahustuvuse säilitamiseks on vaja regulaarset täiskoormust. Õli temperatuuri säilitamiseks tuleks talvisel seiskamise ajal aktiveerida automaatne kuumutamine.
Tehke kohe mähise deformatsiooni sageduse reageerimise test ja võrrelge seda võrdlusspektriga. Kontrollige hoidmispoldide nihkumist, riputades katte ja kasutage aksiaalsete mõõtmete kontrollimiseks laseri kaugusmõõturit. Tehke ebanormaalse vibratsiooni harmoonia jälgimiseks mittekoormatesti. Kui südamik on maandatud mitmes punktis, demonteerige ja parandage isolatsiooni.
