Tootekirjeldus

Tootja:Shanghai Industrial Transformer Co., Ltd. (Est. 2007)

The80 kVA õliga sukeldatud trafo kaubanduslikuks elektrijaotusekson levinud spetsifikatsioon väikestele ja keskmistele äripindadele, sealhulgas esmatarbekauplustele (300–500 m²), kliinikutele, väikestele hotellidele (20–30 tuba) ja kergete tootmistöökodadele, mille ühendatud kogukoormus on 150–250 amprit 0,4 kV juures.

Koormusvõime 80 kVA – mida see suudab?

Seadme tüüp	Kogus	Vahekoormus (kVA)
LED valgustus (igaüks 100W)	100 kinnitust	10
HVAC (igaüks 5 kW jahutus)	4 ühikut	20
Lift (7,5 kW)	1 ühik	8
Müügikoha süsteemid + IT	10 töökohta	5
Külmutusseadmed (kaubanduslikud jahutid)	6 ühikut	12
Mitmesugused müügikohad	-	15
Tüüpiline kogukoormus		70 kVA
Ohutusvaru		10 kVA

See 80 kVA õliga sukeldatud trafo kaubanduslikuks toitejaotuseks toetab ülaltoodud tüüpilist kaubanduslikku segu 10–15% võimsusreserviga tulevaseks laiendamiseks.

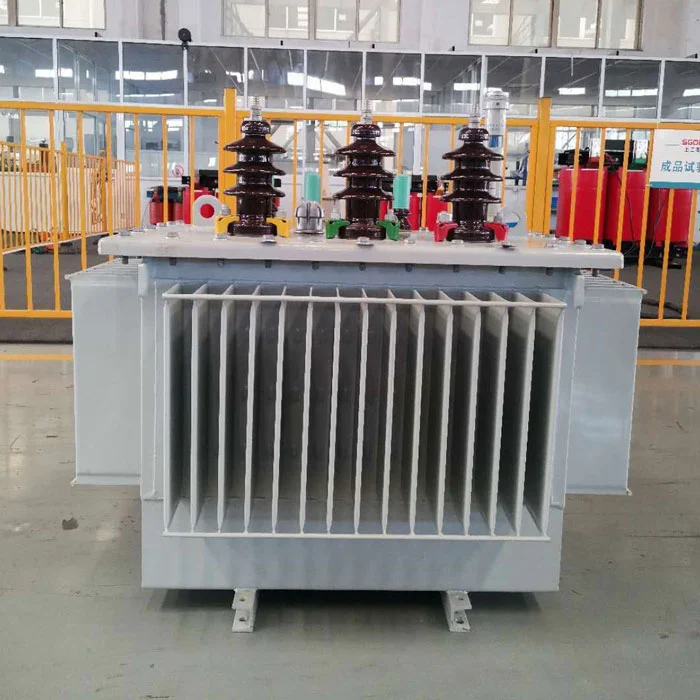

80kva Oil Immersed Transformer

Tehnilised parameetrid

Nimivõimsus	80 kVA
Primaarpinge	10 ±2×2,5% / 20 kV
Sekundaarne pinge	400V / 230V kolmefaasiline
Sagedus	50 Hz
Ühendusgrupp	Dyn11 (standardne)
Koormuse kadu (mõõdetud)	≤0,18 kW (tavaline 0,176–0,179)
Koormuskadu @75°C	≤1,05 kW
Takistus	4%
Koormuseta vool	≤1,7% (tavaline 1,5–1,6%)
Kogumass	540 kg (õli mass ca 105 kg)
Saatmise mõõtmed	950 × 600 × 1250 mm (kastis)
Jahutusmeetod	ONAN (Oil Natural Air Natural)
Müratase 1m kaugusel	≤55 dB(A)

Mõõdetud väärtused tehase kvaliteedikontrollist (viimased 12 kuud, 47 ühikut)

Parameeter	Tehase testi keskmine	IEC piirang	Olek
Koormuse kadu	0,177 kW	0,20 kW (max)	11,5% alla piiri
Koormuse kaotus	1,04 kW	1,10 kW	5,5% alla piiri
Koormuseta vool	1,55%	2,0%	22,5% alla piiri

Kõik 47 ühikut läbisid osalise tühjenemise testi näiduga vahemikus 2–7 pC (piir ≤10 pC).

Aastane energiakulu – tegelikud numbrid

Arvutusalus: 80kVA trafo töötab 50% keskmisel koormusel (40kVA), võimsustegur 0,85, töötunnid 5840 tundi/aastas (16h/ööpäev × 365 päeva), elektritariif 0,12$/kWh.

Kaotuse tüüp	Võimsus (kW)	Aastane energia (kWh)	Aastane kulu
Koormuse kadu (24/7)	0.18	1577	189 dollarit
Koormuskadu (50% koormuse juures)	1,05 × (0,5)² = 0,26	1518	182 dollarit
Kokku	0,44 keskmine	3095	371 dollarit

60% keskmise koormuse (48 kVA) korral tõusevad aastakulud ligikaudu 440 dollarini.

Müratase – oluline kaubanduslike paigalduste puhul

Kaubanduslikud trafod paigaldatakse sageli asustatud ruumide lähedusse. Müraallikad ja leevendamine selles80 kVA õliga sukeldatud trafo kaubanduslikuks elektrijaotuseks:

Müraallikas	panus	Leevendus selles mudelis
Südamiku magnetostriktsioon	70%	Voolutihedus on vähendatud 1,65 T-ni (vs standard 1,70 T)
Jahutusventilaator (kui on varustuses)	0%	Fänne pole – ainult ONAN
Paagi vibratsioon	20%	Vibratsioonivastased padjad südamiku ja paagi vahel
Magnetiline sumin	10%	Step-lap südamikuliigendid

Mõõdetud helirõhutase: 53-55 dB(A) 1 meetri kaugusel. Võrdluseks: tavaline vestlus on 60 dB(A), kontori taust on 45-50 dB(A). See trafo sobib paigaldamiseks keldrikorrusel asuvatesse elektriruumidesse asustatud põrandate kõrval, kui seinad on korralikult isoleeritud.

Kuhu 80kVA sobib? – mahutavuse valikumaatriks

Rajatise tüüp	Tüüpiline maksimaalne nõudlus	Soovitatav hinnang	Miks
Väike pood (200m²)	25-35 kVA	50kVA	80kVA ülegabariidiline
Supermarket (500m²)	55-70 kVA	80kVA	Vastab tüüpilisele koormusele
Väike hotell (25 tuba)	50-65 kVA	80kVA	Võimaldab vahelduvvoolu koormuse tippe
kogukonna tervisekliinik	40-60 kVA	80kVA	Meditsiiniseadmete liigpinge marginaal
Kergemasinate töökoda (3-5 masinat)	50-75 kVA	80kVA	Mootori käivitusvool
Büroohoone (1500m²)	60-85 kVA	100kVA	80kVA piir

Kui teie tippvajadus ületab 70 kVA rohkem kui 4 tundi järjest, valige selle asemel 100 kVA.

Paigaldusnõuded – ärihoonete piirangud

Nõue	See 80kVA seade	Märkmed
Vajalik põrandapind	0,45 m² (870 × 510 mm)	Lisaks 600 mm eesmine juurdepääs
Põranda laadimine	540kg + õli mahuti	minimaalselt 1000 kg/m²
Lae kõrgus	minimaalselt 2,2 m	Läbiviigu juurdepääsuks
Ventilatsiooni ava	0,15 m² sisselaske + väljalaskeava	Loomulik konvektsioon
Tulekaitse	IEC 60076-12 nõuetele vastav ruum	Kohustuslik siseruumides õliga täidetud
Puhastamine põlevmaterjalidest	1,5 m	NFPA 70 järgi

Ei vaja: tulekustutussüsteemi (õliga täidetud <500L õlimahu jaoks IEC kohta), spetsiaalseid vundamendipolte (kinnitusavad on kaasas) või akustilist kaitset (≤55dB lubatud mittemagamispiirkondade jaoks).

Kvaliteeditõendid – tehasekatsearuande sisu

Iga 80 kVA õliga sukeldatud trafo kaubanduslikuks toitejaotuseks on varustatud katsearuandega, mis sisaldab järgmisi mõõdetud väärtusi (mitte ainult "sobib / ebaõnnestus"):

Koormuse kadu nimipingel (3-faasiline keskmine)
Tühjendusvool protsendina nimiväärtusest
Koormuskadu 75°C juures nimivoolu suhtes
Takistuspinge nimivoolul
Isolatsioonitakistus (primaarne sekundaarsele, esmane maandusele, sekundaarne maandusele)
Dielektrilise vastupidavuse katsepinge ja kestus
Osalise tühjenemise kustutuspinge ja maksimaalne laeng
Õli dielektriline läbilöögipinge (≥40 kV IEC 60156 järgi)
Paagi tihenduskatse (30 kPa, 24 tundi, manomeetri näit)

Ostjad saavad PDF-i aruande koos seerianumbriga, mis on jälgitav kuni tootmispartiini.

Võrdlus – uus S11 80kVA vs kasutatud/renoveeritud 80kVA

ParameeterUus S11 (see seade)Kasutatud S9 (10+ aastat vana)Tühikoormuskadu0,18 kW0,28-0,32 kWIga-aastane tühikoormusega energiakulu (@$0,12)189 $294-336Koormuskadu 50% koormuse korral 0,26 kW50,31-0,35 kWAastane energia kogukulu371 dollarit511–581 dollarit10-aastane energiakulu3710 dollarit5110–5810 dollaritTavaline ostuhind 2800–3200 1200–1800 dollarit10 aasta kogumaksumus6500–6900 dollarit6300–7600 dollarit

Tulemus: uus S11 seade on võrdne või ületab kasutatud S9 kogumaksumust 5–7 aasta pärast, millele lisandub täielik garantii ja varjatud kahjustuste puudumine.

Garantiinõuete ajalugu – 80 kVA spetsiifiline

Shanghai Industrial Transformer Co., Ltd. on ajavahemikus jaanuarist 2024 kuni jaanuarini 2026 tarninud 47 ühikut 80 kVA (S11-M-80/10).

Esitatud garantiinõuded: 0
Tagastatud ühikud: 0
Põllu rikkearuanded: 0

Need üksused tarniti klientidele Filipiinidel (12 ühikut), Indoneesias (8 ühikut), Nigeerias (6 ühikut), Vietnamis (5 ühikut) ja kodumaises Hiinas (16 ühikut). Referentsklientide kontaktandmeid saab esitada konfidentsiaalsuslepingu alusel.

KKK – kommertsostjapõhine

K: Mis on täpne õli tüüp ja kogus tolli jaoks?

V: Mineraalõli IEC 60296 klass, umbes 105 kg ühiku kohta. HS kood 2710.19. Trafo HS kood 8504.23 (80kVA jaoks). Õli ei vaja eraldi deklaratsiooni, kui see on tehases suletud.

K: Kas seda saab paigaldada õues betoonalusele?

V: Jah. Välispaigaldamiseks on vaja padja kõrgust vähemalt 300 mm kõrgemal, õlireostuse tõkestamise basseini ja ilmastikukindlaid pukse (täpsustage tellimisel). Standardsed portselanpuksid on ilmastikukindlad, kuid UV-kiirgus põhjustab kosmeetilist kollasust – see ei mõjuta jõudlust.

K: Mis on sisendvoolu kordne?

V: Ligikaudu 8-10× nimivool 0,1 sekundi jooksul. 80 kVA jaoks 400 V sekundaarsel pingel, nimivool = 115 A, sisselülitus ≈ 900–1150 A esimese tsükli jaoks. Veenduge, et ülesvoolu kaitselülitil oleks C-kõver või D-kõver (mitte B-kõver).

K: Kas pakute paigaldusjärelevalvet?

V: Kaasas kaugvideovalve (WhatsApp/WeChat). Kohapealne kasutuselevõtt on saadaval hinnaga 1800 dollarit nädalas, millele lisanduvad reisid ja majutus. Etteteatamine minimaalselt 7 päeva.

K: Mis on kõrguse vähenemine?

V: Üle 1000 m vähendage nimivõimsust 1% 100 m kohta. 2000 m kõrgusel peaks see 80 kVA seade olema piiratud 72 kVA pideva võimsusega. Kadude osas ei muutu – ainult jahutuse efektiivsus väheneb.

K: Kas ma saan ühendada paralleelselt olemasoleva 80kVA trafoga?

V: Jah, kui olemasoleval seadmel on identne takistus (4% ±5%), pingesuhe ja ühendusgrupp (Dyn11). Ringlusvoolu test on vajalik enne paralleelset töötamist. Pakume ühendusskeeme.

Pikaajaline väärtus

See80 kVA õliga sukeldatud trafo kaubanduslikuks elektrijaotusekstarnib tehases mõõdetud keskmise tühimiku kadu 0,177 kW, müratase ≤55 dB(A) ja null garantiinõudeid 47 tarnitud ühiku kohta. See sobib supermarketitele, väikestele hotellidele ja väikestele kaubandusobjektidele, mis vajavad 150-250A teenust 0,4 kV juures.
